Cataloghi ProdottiSerie CSB12
English detailsCSB12-120-J55-E2-V1 | Ultrasonic Sensor Manufacturers | DADISICK
MarchioDADISICK
ModelloSerie CSB12 | CSB12-120-J55-E2-V1
Misurare:Cilindrico M12mm
Campo di rilevamento:20-120mm
Materiale:Nichelatura rame
Tipo di connessione:Connettore M12 a 4 pin
Metodo di uscita:Uscita di commutazione singola NPN
Livello di sicurezza:IP67
Temperatura ambiente:-25°C~+70°C (248~343K)
Aggiornare il Tempo2024/11/23
Contattare Ora
Preferiti
Informazioni Dettagliati
Dati tecnici
Dimensioni
Schema elettrico
Download
Uscita a commutazione singola serie CSB12 E2/E3/E4/E5
Modello
CSB12-120-J55-E2-V1
CSB12-200-J55-E2-V1
CSB12-120-J55-E3-V1
CSB12-200-J55-E3-V1
CSB12-120-J55-E4-V1
CSB12-200-J55-E4-V1
CSB12-120-J55-E5-V1
CSB12-200-J55-E5-V1
Campo di rilevamento
20-120mm
20-200mm
Zona cieca
0-20mm
0-20mm
Risoluzione
0,1 mm
0,1 mm
Ripetibilità
±0,15% del valore di fondo scala
±0,15% del valore di fondo scala
Precisione assoluta
±1% (compensazione della deriva termica incorporata)
±1% (compensazione della deriva termica incorporata)
Tempo di risposta
18 ms
22 ms
Isteresi di commutazione
1 millimetro
1 millimetro
Frequenza di commutazione
55 Hz
45 Hz
Tipo di ingresso
Con funzione di apprendimento sincrono
Con funzione di apprendimento sincrono
Tipo di uscita:E2/E4
1 uscita di commutazione NPN, NO/NC
1 uscita di commutazione NPN, NO/NC
Tipo di uscita: E3/E5
1 uscita di commutazione PNP, NO/NC
1 uscita di commutazione PNP, NO/NC
Peso
16 g
20 g
Quantità analogica serie CSB12/RS485/uscita IO-LINK I/U/R4/IO
Modello
CSB12-120-J65-I-V1
CSB12-200-J65-I-V1
CSB12-120-J65-U-V1
CSB12-200-J55-U-V1
CSB12-120-J55-R4-V1
CSB12-200-J55-R4-V1
CSB12-120-J55-IO-V1
CSB12-200-J55-IO-V1
Campo di rilevamento
20-120mm
20-200mm
Zona cieca
0-20mm
0-20mm
Risoluzione
0,1 mm
0,1 mm
Ripetibilità
±0,15% del valore di fondo scala
±0,15% del valore di fondo scala
Precisione assoluta
±1% (compensazione della deriva termica incorporata)
±1% (compensazione della deriva termica incorporata)
Tempo di risposta
18 ms
22 ms
Tipo di ingresso
Con funzione di apprendimento sincrono
Con funzione di apprendimento sincrono
Tipo di uscita:I
1 uscita analogica in corrente 4-20 mA
1 uscita analogica in corrente 4-20 mA
Tipo di uscita: U
1 uscita analogica in tensione 0-10 V
1 uscita analogica in tensione 0-10 V
Tipo di uscita: R4
1 uscita RS485, Modbus-rtu
1 uscita RS485, Modbus-rtu
Tipo di uscita:IO
1 push pull, uscita di supporto IO-link
1 push pull, uscita di supporto IO-link
Peso
16 g
20 g
Dati elettrici
Temporizzatore di accensione
<500 ms
Tensione operativa
10-30 V CC, protezione da inversione di polarità
Luce rossa a LED
Nessun bersaglio è sempre luminoso e nessun bersaglio lampeggia durante lo studio.
Luce LED verde
Rilevato che il bersaglio è sempre luminoso e lampeggia durante lo studio.
Protezione da sopraffazione
200 mA, luce rossa e luce verde lampeggianti contemporaneamente.
Impedenza di carico
I / 0-300 Ohm, U/ > 1k Ohm
Corrente a vuoto
≤30mA
Struttura
Cilindrico
Materiale
Nichelatura in rame, raccordi in plastica, resina epossidica caricata con vetro.
Tipo di connessione
Connettore M12 a 4 pin
Classe di protezione
IP67
Parametri ambientali
Temperatura ambiente
-25°C~+70°C (248~343K)
Temperatura di conservazione
-40°C~+85°C (233~358K)

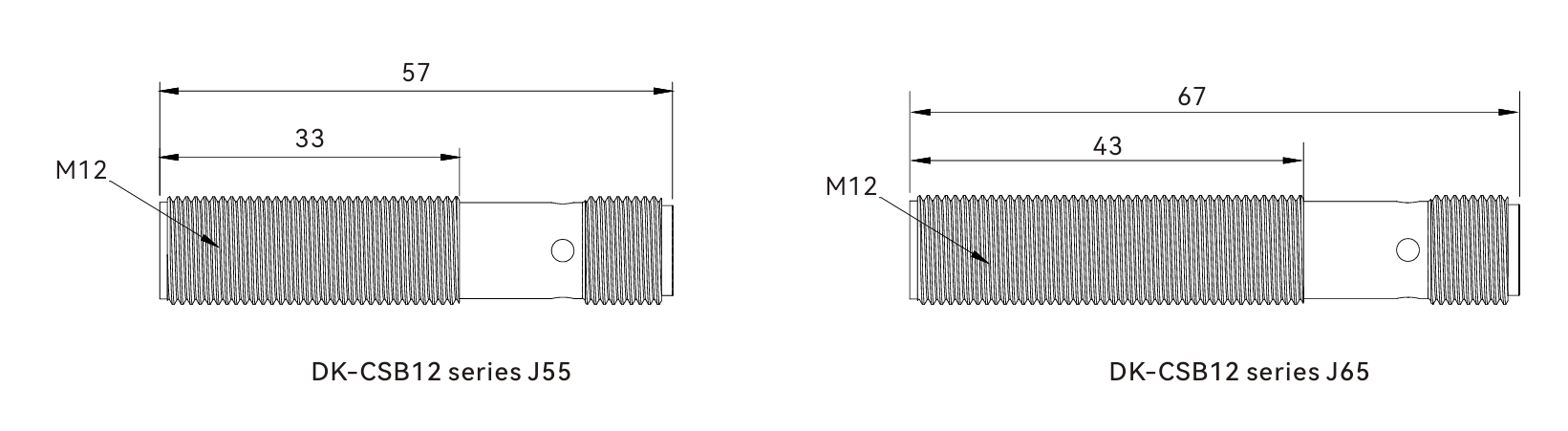

Dimensioni (unità: mm)

Ultrasonic Level Sensor

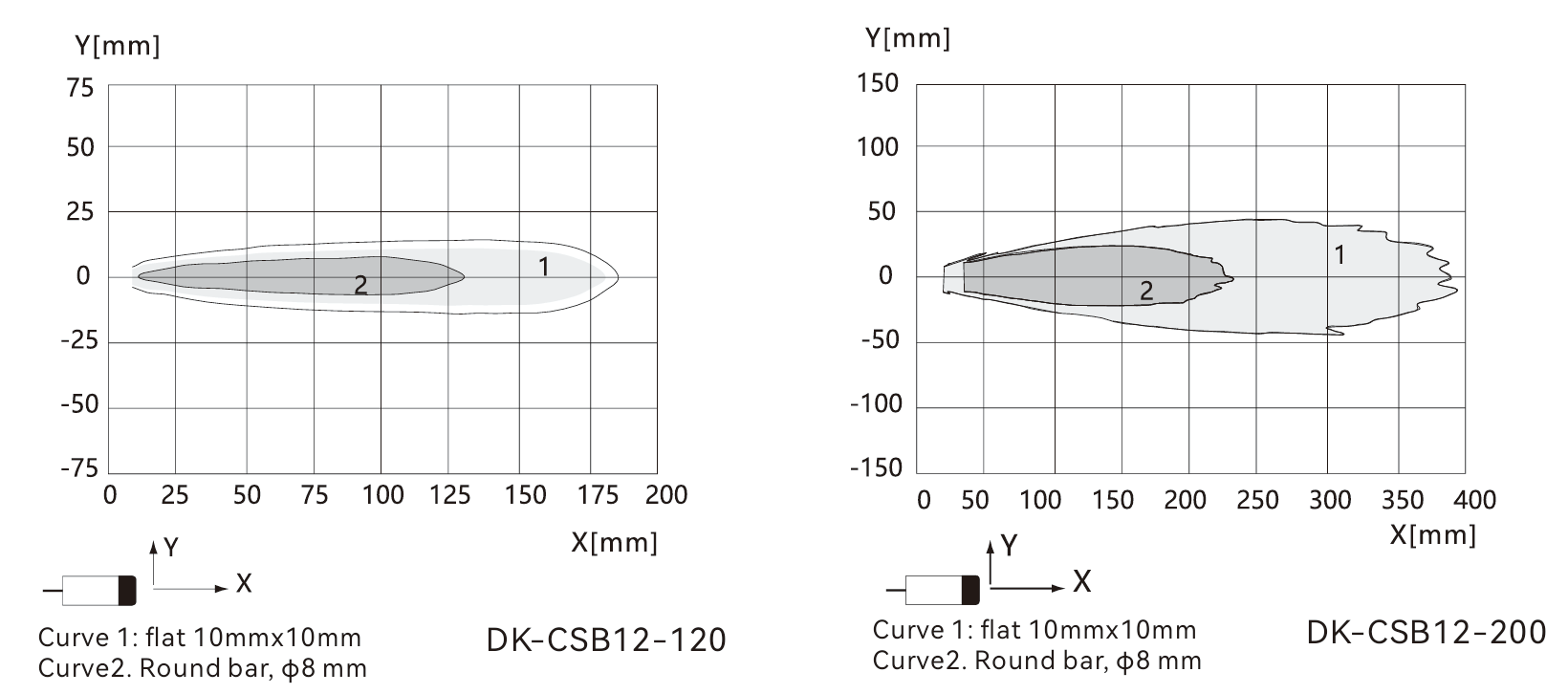

Curva di riferimento

Ultr Proximity Sensor
Connessione elettrica
Ultrasonic Distance Sensor
Scheda dati
Scheda tecnica della serie CSB12
Istruzioni operative
Istruzioni per l'uso della serie CSB12
