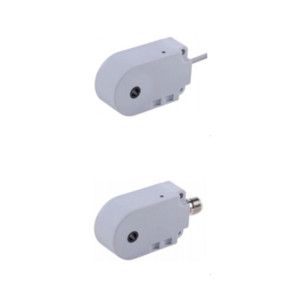

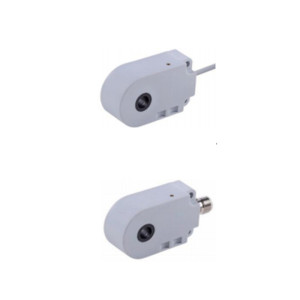

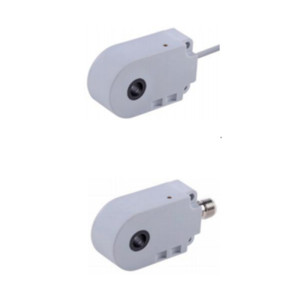

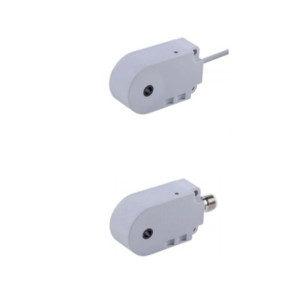

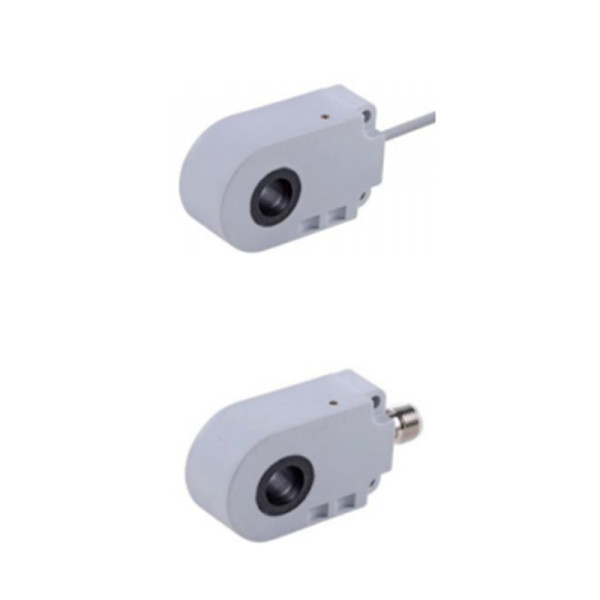

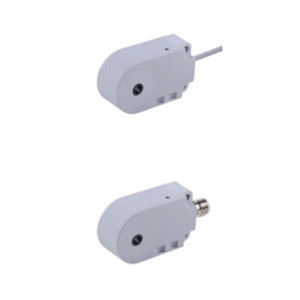

Homepage / tutto / Prodotti di sicurezza / Sensori di prossimità induttivi / Sensore di prossimità induttivo ad anello / Sensore di prossimità induttivo ad anello | Tipo passante in metallo | LI16, LI17, LI21, LI22, LI25 Precablato e connettore Diametro foro interno 16, 17, 21, 22, 25 mm | DADISICK

Sensore di prossimità induttivo ad anello | Tipo passante in metallo | LI16, LI17, LI21, LI22, LI25 Precablato e connettore Diametro foro interno 16, 17, 21, 22, 25 mm | DADISICK
| Condividi | |
|---|---|
| Cataloghi Prodotti | Sensore di prossimità induttivo ad anello |
| English details | Ring Inductive Proximity Sensor | Metal Pass Type | LI16, LI17, LI21, LI22, LI25 Pre-wired and Connector Inner Hole DiameterInner 16, 17, 21, 22, 25mm | DADISICK |
| Marchio | DADISICK |
| Specifiche del prodotto | Sensore di prossimità induttivo ad anello | LI16, LI17, LI21, LI22, LI25 precablato e connettore | LI16-20NO-ZBA-3A-P, LI16-20NC-ZBA-3A-P, LI16-20PO-ZBA-3A-P, LI16-20PC-ZBA-3A-P, LI16-20NS-ZBA-4A-P, LI16-20PS-ZBA-4A-P, LI16-20NO-YBA-TA-P, LI16-20NC-YBA-TA-P, LI16-20PO-YBA-TA-P, LI16-20PC-YBA-TA-P, LI16-20NS-YBA-TA-P, LI16-20PS-YBA-TA-P, LI17-20NO-ZBA-3A-P, LI17-20NC-ZBA-3A-P, LI17-20PO-ZBA-3A-P, LI17-20PC-ZBA-3A-P, LI17-20NS-ZBA-4A-P, LI17-20PS-ZBA-4A-P, LI17-20NO-YBA-TA-P, LI17-20NC-YBA-TA-P, LI17-20PO-YBA-TA-P, LI17-20PC-YBA-TA-P, LI17-20NS-YBA-TA-P, LI17-20PS-YBA-TA-P, LI21-20NO-ZBA-3A-P, LI21-20NC-ZBA-3A-P, LI21-20PO-ZBA-3A-P, LI21-20PC-ZBA-3A-P, LI21-20NS-ZBA-4A-P, LI21-20PS-ZBA-4A-P, LI21-20NO-YBA-TA-P, LI21-20NC-YBA-TA-P, LI21-20PO-YBA-TA-P, LI21-20PC-YBA-TA-P, LI21-20NS-YBA-TA-P, LI21-20PS-YBA-TA-P, LI22-20NO-ZBA-3A-P, LI22-20NC-ZBA-3A-P, LI22-20PO-ZBA-3A-P, LI22-20PC-ZBA-3A-P, LI22-20NS-ZBA-4A-P, LI22-20PS-ZBA-4A-P, LI22-20NO-YBA-TA-P, LI22-20NC-YBA-TA-P, LI22-20PO-YBA-TA-P, LI22-20PC-YBA-TA-P, LI22-20NS-YBA-TA-P, LI22-20PS-YBA-TA-P, LI25-20NO-ZBA-3A-P, LI25-20NC-ZBA-3A-P, LI25-20PO-ZBA-3A-P, LI25-20PC-ZBA-3A-P, LI25-20NS-ZBA-4A-P, LI25-20PS-ZBA-4A-P, LI25-20NO-YBA-TA-P, LI25-20NC-YBA-TA-P, LI25-20PO-YBA-TA-P, LI25-20PC-YBA-TA-P, LI25-20NS-YBA-TA-P, LI25-20PS-YBA-TA-P |
| Diametro del foro internoInterno: | 16, 17, 21, 22, 25 mm |
| Campo di rilevamento: | 20 millimetri |
| Materiale della cassa: | PBT |
| Tipo di connessione: | Cavo da 2 m, connettore M12 |
| Metodo di output: | NPN NO/NC, PNP NO/NC |
| Grado di protezione: | IP67 |
| Temperatura di esercizio: | -25°C~+70°C (248~343K) |
Informazioni Dettagliati
Scheda tecnica del sensore di prossimità induttivo ad anello in metallo tipo passante precablato e connettore serie | |||||||||||
Modello | Produzione | Connessione | Diametro del foro interno | Distanza di rilevamento | Corrente di carico massima | Montaggio | Tensione di esercizio | Materiale della cassa | |||
LI16 Precablato | LI16-20NO-ZBA-3A-P | NPN,NO | Cavo da 2 metri | 16 millimetri | 20 millimetri | 200 mA | Non schermato | 10-30 V CC | PBT | ||
LI16-20NC-ZBA-3A-P | NPN, NC | ||||||||||
LI16-20PO-ZBA-3A-P | PNP,NO | ||||||||||
LI16-20PC-ZBA-3A-P | PNP, NC | ||||||||||
LI16-20NS-ZBA-4A-P | NPN NO+NC | ||||||||||
LI16-20PS-ZBA-4A-P | PNP NO+NC | ||||||||||
Connettore LI16 | LI16-20NO-YBA-TA-P | NPN,NO | Connettore M12 | ||||||||
LI16-20NC-YBA-TA-P | NPN, NC | ||||||||||
LI16-20PO-YBA-TA-P | PNP,NO | ||||||||||
LI16-20PC-YBA-TA-P | PNP, NC | ||||||||||
LI16-20NS-YBA-TA-P | NPN NO+NC | ||||||||||
LI16-20PS-YBA-TA-P | PNP NO+NC | ||||||||||
LI17 Precablato | LI17-20NO-ZBA-3A-P | NPN,NO | Cavo da 2 metri | 17 millimetri | 20 millimetri | 200 mA | Non schermato | 10-30 V CC | PBT | ||
LI17-20NC-ZBA-3A-P | NPN, NC | ||||||||||
LI17-20PO-ZBA-3A-P | PNP,NO | ||||||||||
LI17-20PC-ZBA-3A-P | PNP, NC | ||||||||||
LI17-20NS-ZBA-4A-P | NPN NO+NC | ||||||||||
LI17-20PS-ZBA-4A-P | PNP NO+NC | ||||||||||
Connettore LI17 | LI17-20NO-YBA-TA-P | NPN,NO | Connettore M12 | ||||||||
LI17-20NC-YBA-TA-P | NPN, NC | ||||||||||
LI17-20PO-YBA-TA-P | PNP,NO | ||||||||||
LI17-20PC-YBA-TA-P | PNP, NC | ||||||||||
LI17-20NS-YBA-TA-P | NPN NO+NC | ||||||||||
LI17-20PS-YBA-TA-P | PNP NO+NC | ||||||||||
LI21 Precablato | LI21-20NO-ZBA-3A-P | NPN,NO | Cavo da 2 metri | 21 millimetri | 20 millimetri | 200 mA | Non schermato | 10-30 V CC | PBT | ||
LI21-20NC-ZBA-3A-P | NPN, NC | ||||||||||
LI21-20PO-ZBA-3A-P | PNP,NO | ||||||||||
LI21-20PC-ZBA-3A-P | PNP, NC | ||||||||||
LI21-20NS-ZBA-4A-P | NPN NO+NC | ||||||||||
LI21-20PS-ZBA-4A-P | PNP NO+NC | ||||||||||
Connettore LI21 | LI21-20NO-YBA-TA-P | NPN,NO | Connettore M12 | ||||||||
LI21-20NC-YBA-TA-P | NPN, NC | ||||||||||
LI21-20PO-YBA-TA-P | PNP,NO | ||||||||||
LI21-20PC-YBA-TA-P | PNP, NC | ||||||||||
LI21-20NS-YBA-TA-P | NPN NO+NC | ||||||||||
LI21-20PS-YBA-TA-P | PNP NO+NC | ||||||||||
LI22 Precablato | LI22-20NO-ZBA-3A-P | NPN,NO | Cavo da 2 metri | 22 millimetri | 20 millimetri | 200 mA | Non schermato | 10-30 V CC | PBT | ||
LI22-20NC-ZBA-3A-P | NPN, NC | ||||||||||
LI22-20PO-ZBA-3A-P | PNP,NO | ||||||||||
LI22-20PC-ZBA-3A-P | PNP, NC | ||||||||||
LI22-20NS-ZBA-4A-P | NPN NO+NC | ||||||||||
LI22-20PS-ZBA-4A-P | PNP NO+NC | ||||||||||
Connettore LI22 | LI22-20NO-YBA-TA-P | NPN,NO | Connettore M12 | ||||||||
LI22-20NC-YBA-TA-P | NPN, NC | ||||||||||
LI22-20PO-YBA-TA-P | PNP,NO | ||||||||||
LI22-20PC-YBA-TA-P | PNP, NC | ||||||||||
LI22-20NS-YBA-TA-P | NPN NO+NC | ||||||||||
LI22-20PS-YBA-TA-P | PNP NO+NC | ||||||||||
LI25 Precablato | LI25-20NO-ZBA-3A-P | NPN,NO | Cavo da 2 metri | 25 millimetri | 20 millimetri | 200 mA | Non schermato | 10-30 V CC | PBT | ||
LI25-20NC-ZBA-3A-P | NPN, NC | ||||||||||
LI25-20PO-ZBA-3A-P | PNP,NO | ||||||||||
LI25-20PC-ZBA-3A-P | PNP, NC | ||||||||||
LI25-20NS-ZBA-4A-P | NPN NO+NC | ||||||||||
LI25-20PS-ZBA-4A-P | PNP NO+NC | ||||||||||
Connettore LI25 | LI25-20NO-YBA-TA-P | NPN,NO | Connettore M12 | ||||||||
LI25-20NC-YBA-TA-P | NPN, NC | ||||||||||
LI25-20PO-YBA-TA-P | PNP,NO | ||||||||||
LI25-20PC-YBA-TA-P | PNP, NC | ||||||||||
LI25-20NS-YBA-TA-P | NPN NO+NC | ||||||||||
LI25-20PS-YBA-TA-P | PNP NO+NC | ||||||||||
| Dati elettrici | |||||
| display a LED | SÌ | ||||
| Tensione di ondulazione ammissibile | <10% | ||||
Tempo di intervallo minimo dell'oggetto da rilevare | 0,2 ms | ||||
| Corrente a vuoto | <10 mA | ||||
corrente di dispersione | <0,01 mA | ||||
Caduta di tensione | <1,5 V a 200 mA | ||||
Frequenza di commutazione | 2 kHz | ||||
Impedenza di impulso | 1KV | ||||
Isteresi di commutazione | 15% | ||||
Ripetizione della precisione | <2% (Sr) | ||||
Grado di protezione | IP67 | ||||
Temperatura di esercizio | da -25℃ a +70℃ | ||||
Deriva della temperatura | ±10% (Sr) | ||||
Oggetto minimo di rilevamento | D=3mm;L=6mm (diametro foro interno 16mm), D=4mm;L=7mm (diametro foro interno 17mm), D=6mm;L=12mm (diametro foro interno 21mm, 22mm), D=7mm;L=13mm (diametro foro interno 25mm) | ||||
Protezione da cortocircuito del carico / protezione da inversione di polarità | SÌ | ||||
Protezione da sovraccarico | 220 mA | ||||
Scheda dati
