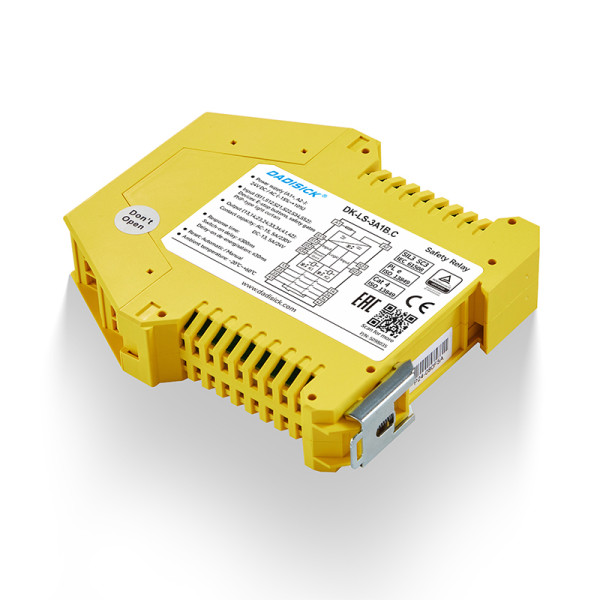

Relè di sicurezza LS-3A1B.C
Relè di sicurezza LS-3A1B.CRelè di sicurezza LS-3A1B.CRelè di sicurezza LS-3A1B.CRelè di sicurezza LS-3A1B.C

Relè di sicurezza LS-3A1B.C

Cataloghi ProdottiRelè di sicurezza
English detailsEconomical Safety Relay LS-3A1B.C with 3NO and 1NC
Marchio/MarcaDADISICK
ModelloCodice articolo: LS-3A1B.C
Alimentazione elettrica24 V CC/CA
Numero di contatti3NO + 1NC
Capacità di commutazioneCA-15, 5A/230V; CC-13, 5A/24V
Resistenza del filo≤15Ω
Misurare114,5*99,0*22,5mm
Classe di inquinamento2 TIPO
CertificatoClasse PLe, Cat.4, SIL3
Aggiornare il Tempo2025/10/30
Contattare Ora
Preferiti
Informazioni Dettagliati
Dati tecnici del relè di sicurezza
Accessori
Schemi elettrici/Disegni dimensionali
Scaricare
Modello del prodotto
Relè di sicurezza
Codice articolo: LS-3A1B.C
Certificato
Classe PLe, Cat.4, SIL3
Caratteristiche dell'alimentazione
Tensione di alimentazione
24 V CC/CA
Tolleranza di tensione
0,85~1,1
Consumo attuale
≤90mA (24 V CC); ≤240mA (24 V CA)
Caratteristiche di ingresso
Corrente di ingresso
≤50mA (24 V CC)
Resistenza del filo
≤15Ω
Dispositivi di input
Pulsante di arresto di emergenza, porta di sicurezza, barriera fotoelettrica di sicurezza tipo PNP
Caratteristiche di uscita
Numero di contatti
3NO + 1NC
Materiale di contatto
AgSnO2 + 0,2μm Au
Protezione fusibile di contatto
10A gL/gG, NEOZED (contatto normalmente aperto);
6A gL/gG, NEOZED (contatto normalmente chiuso)
Durata meccanica dello shock elettrico
Più di 10⁷ volte
Capacità di commutazione (EN60947-5-1)
CA-15, 5A/230V; CC-13, 5A/24V
Caratteristiche del tempo
Tempo di buffer pull-on
≤300 ms
Tempo di rilascio del buffer
≤30 ms
Tempo di recupero
≤100 ms
Breve interruzione di corrente
20 millisecondi
Caratteristiche ambientali
Compatibilità elettromagnetica
EN60947, EN61000-6-2, EN61000-6-4
Vibrazione
Frequenza: 10Hz~55Hz; Ampiezza: 0,35mm
Temperatura di esercizio
-20℃~+60℃
Temperatura di conservazione
-40℃~+85℃
Umidità relativa
dal 10% al 90%
Altitudine
≤2000m
Caratteristiche di isolamento
Livello di sovratensione
III
Livello di inquinamento
2
Tensione nominale di isolamento
250 V CA
Tensione impulsiva nominale
6000 V (1,2/50 µs)
Resistenza all'isolamento
1500 V CA, 1 min
Distanza di isolamento elettrico e distanza di dispersione
In conformità con EN 60947-1
Certificazione
Livello di integrità della sicurezza
SIL3
Livello di prestazione
Per favore
Categoria di sicurezza
Cat.4

IL INSTALLAZIONE DEL CONTROLLER

1.Strumenti di installazione



(1)Trapano elettrico, punta da trapano (specifiche: φ4.3, (φ5.2, φ6.8), maschio (specifiche: M5, M6, M8).Cacciavite a croce e a taglio, chiave esagonale (specifica: 6#.8#), regolabile chiave (specifica: 22"), Pinze a becchi lunghi ecc.

(2)L'installazione della staffa del controller richiede un φ 5.2 trapano e maschio M6

(3)L'installazione della base di supporto fotoelettrico richiede un φ Punta da trapano da 6,8 e un maschio M8

(4)Il foro di fissaggio di la fibbia di crimpatura di la linea di trasmissione necessita di un φ 4.3 punta da trapano e un rubinetto M5



2.Installazione di controller incorporato

 Collegare il controller direttamente alla guida elettrica da 35 mm. Installato nell'armadio elettrico loF la macchina.

THE INSTALLATION OF THE CONTROLLER

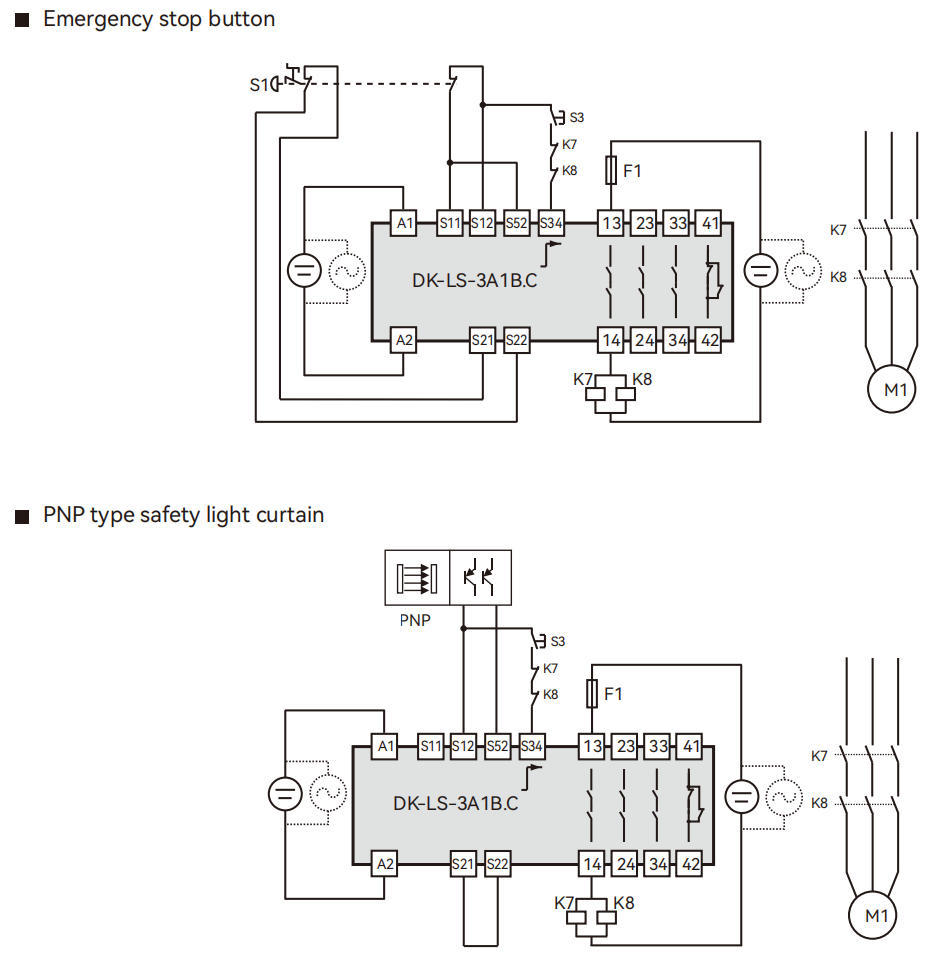

schema elettrico del relè di sicurezza LS-3A1B.C
Wiring diagram of DADISICK's LS-3A1B.C Safety Relay
Dimensioni del relè di sicurezza LS-3A1B.C (MM)
Dimensional of DADISICK's LS-3A1B.C safety relay
Scheda tecnica del relè di sicurezza LS-3A1B.C
Manuale utente del relè di sicurezza LS-3A1B.C
