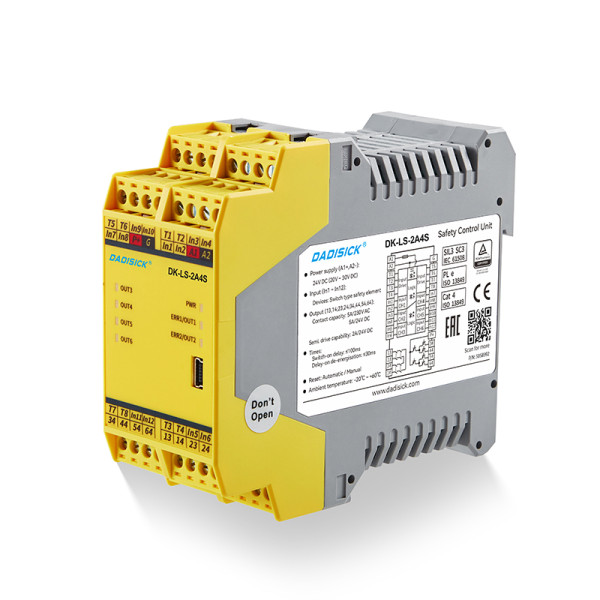

Relè di sicurezza LS-2A4S
Relè di sicurezza LS-2A4SRelè di sicurezza LS-2A4SRelè di sicurezza LS-2A4SRelè di sicurezza LS-2A4SRelè di sicurezza LS-2A4S

Relè di sicurezza LS-2A4S

Cataloghi ProdottiRelè di sicurezza
English detailsSafety relay LS-2A4S is configurable software safety control module
Marchio/MarcaDADISICK
ModelloLS-2A4S
Alimentazione elettrica20 V~30 V CC
Numero di contatti2NO
Capacità di commutazione5A/250V CA; 5A/24V CC; 2A (24V CC)
Resistenza del filo≤15Ω
MisurareDimensioni: 45*114.5*99mm
Classe di inquinamento2 TIPO
CertificatoClasse PLe, Cat.4, SIL3
Aggiornare il Tempo2025/11/1
Contattare Ora
Preferiti
Informazioni Dettagliati
Dati tecnici del relè di sicurezza
Accessori
Schemi elettrici/Disegni dimensionali
Scaricare
Modello del prodotto
Relè di sicurezza
LS-2A4S
Certificato
Classe PLe, Cat.4, SIL3
Caratteristiche dell'alimentazione
Tensione di alimentazione
20 V~30 V CC
Consumo attuale
≤110mA (24 V CC)
Caratteristiche di ingresso
Numero di canali
6
Corrente di ingresso
≤50mA (24 V CC)
Resistenza del filo
≤15Ω
Dispositivi di input
Arresto di emergenza, porta di sicurezza, barriera fotoelettrica di sicurezza, tappeto di sicurezza, pulsante a due mani,
interruttore magnetico porta, pulsante di reset
Caratteristiche di uscita del relè
Numero di contatti
2NO
Materiale di contatto
AgSnO2
Protezione fusibile di contatto
10A veloce; 6A lento
Capacità di commutazione
5A/250V CA; 5A/24V CC
Caratteristiche di uscita del semiconduttore
Numero di uscite
4SO
Capacità di guida
2A (24 V CC)
Caratteristiche del tempo
Tempo di buffer di pull-in
≤100 ms
Tempo di rilascio del buffer
≤30 ms
Tempo di recupero
≤100 ms
Breve interruzione di corrente
20 millisecondi
Caratteristiche ambientali
Compatibilità elettromagnetica
EN60947, EN61000-6-2, EN61000-6-4
Vibrazione
Frequenza: 10Hz~55Hz; Ampiezza: 0,35mm
Temperatura di esercizio
-20℃~+60℃
Temperatura di conservazione
-40℃~+85℃
Umidità relativa
dal 10% al 90%
Caratteristiche di isolamento
Livello di sovratensione
III
Livello di inquinamento
2
Tensione nominale di isolamento
250 V CA
Tensione impulsiva nominale
6000 V (1,2/50 µs)
Resistenza all'isolamento
1500 V CA, 1 min
Distanza di isolamento elettrico e distanza di dispersione
In conformità con EN 60947-1
Certificazione
Livello di integrità della sicurezza
SIL3
Livello di prestazione
Per favore
Categoria di sicurezza
Cat.4

IL INSTALLAZIONE DEL CONTROLLER

1.Strumenti di installazione



(1)Trapano elettrico, punta da trapano (specifiche: φ4.3, (φ5.2, φ6.8), maschio (specifiche: M5, M6, M8).Cacciavite a croce e a taglio, chiave esagonale (specifica: 6#.8#), regolabile chiave (specifica: 22"), Pinze a becchi lunghi ecc.

(2)L'installazione della staffa del controller richiede un φ 5.2 trapano e maschio M6

(3)L'installazione della base di supporto fotoelettrico richiede un φ Punta da trapano da 6,8 e un maschio M8

(4)Il foro di fissaggio di la fibbia di crimpatura di la linea di trasmissione necessita di un φ 4.3 punta da trapano e un rubinetto M5



2.Installazione di controller incorporato

 Collegare il controller direttamente alla guida elettrica da 35 mm. Installato nell'armadio elettrico loF la macchina.

THE INSTALLATION OF THE CONTROLLER
schema elettrico del relè di sicurezza LS-2A4S
Wiring diagram of DADISICK's LS-2A4S Safety Relay
Dimensioni del relè di sicurezza LS-2A4S (MM)
Dimensional of DADISICK's LS-2A4S safety relay
Scheda tecnica del relè di sicurezza LS-2A4S
Manuale utente del relè di sicurezza LS-2A4S
Software di installazione LS-2A4S-3.6.7.0
